變壓器鐵芯和繞組的狀態測試儀

產品簡介：電力變壓器的繞組、 引線和鐵芯可能由于下述原因而產生
機械或者電氣缺陷：
> 非常大的機械力作用
> 運輸過程中或者地震所造成的震動沖擊
> 系統故障所產生的大電流沖擊
這些缺陷的存在， 未必會直接造成變壓器故障， 但是會使其
抗機械沖擊能力大幅降低。

在線咨詢 24小時咨詢熱線： 021-68810330

FRANEO 800 的掃頻響應分析，

可以對電力變壓器的 鐵心、 繞組裝配與夾持結構等存在的缺陷和故障進行 檢測， 例如： > 繞組的軸向或者徑向變形 > 高低壓繞組間的位移 > 局部繞組塌陷 > 匝間短路和開路 > 鐵心或者屏蔽層的接地缺陷 > 鐵芯的位移 > 夾持結構斷裂 > 內部連接問題 因此該項測試可以提高變壓器的可靠性， 降低維護 成本， 也避免意外停電所帶來的巨大損失

測量原理

測量時， FRANEO 800 向變壓器的一個繞組端部注入頻率持續增加 的正弦波激勵電壓， 同時在另外一個端部測量響應信號。 由于測量是 直接在頻域完成的， 所以不需要對數據進行額外的處理。 對響應信號和注入信號進行比對， 就可以得出一個獨特的頻率響應 曲線， 這個測量曲線可以與參考測量曲線進行比對。 所表現出的偏差 就對應著變壓器內部結構的變化。 這些內部結構的變化， 與一定頻率 范圍內的曲線偏差相關， 兩者可以互相對照、 識別

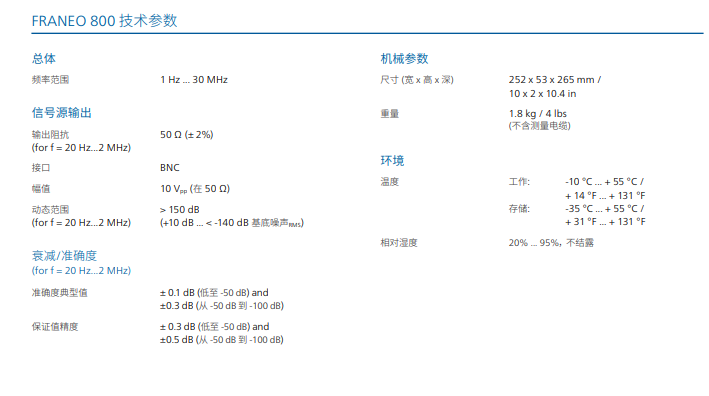

FRANEO 800 技術參數
