LIRA ACQUIRE 寬頻阻抗譜
LIRA Acquire可以監測由于惡劣的環境條件(高溫、濕度、輻射)引起的電纜絕緣的整體老化，并檢測絕緣材料因機械沖擊或局部異常環境條件而發生的局部缺陷。其對絕緣材料的微小變化，如進水受潮、水樹老化、機械受損等，這使得運維管理部門能夠及早發現缺陷區域，檢測和定位單個和多個缺陷以及嚴重程度
LIRA Acquire是一款便攜式電纜無損探傷測試系統，硬件與WS軟件結合，形成了強大的電纜狀態評估和缺陷定位系統，適用于小于50米到數百公里的電纜測試。它包括三個測量端口，可以保證用戶在停電狀態但不斷開設備的情況下進行測量。
具有以下主要功能和特點：
- 無損檢測
- 測試電壓只有5VDC
- 停電后無需拆除電纜
- 適合所有電壓等級，測試長度可達到300 km
- 測試儀堅固便攜，包括了缺陷測試軟件、 老化分析和仿真功能
- 無網絡安全問題
- 可測量全長、接頭位置、水樹、進水受潮缺陷位置

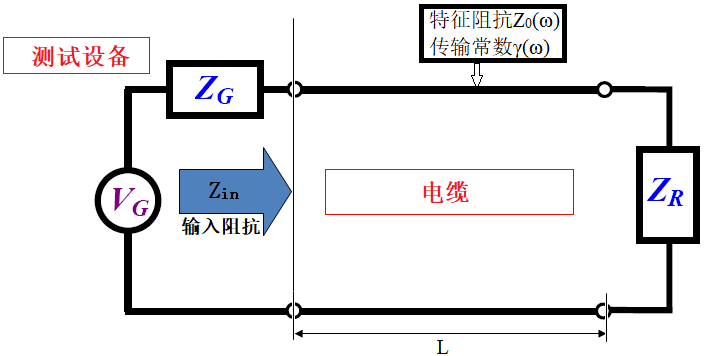

根據電纜等效模型，串聯方向的電阻R，電感L，并聯方向上的電導G，電容C，有其特定的電氣參數，電纜受到了機械應力、進水受潮、電老化、熱老化等外界因素的影響，勢必會引起各參數的變化。因此，需要研究的是絕緣情況和絕緣介質材料的性能之間的關系，而實現這些研究，就需要利用工程數學對電氣參數R、L、G、C進行建模，進行準確的分析。尤其是電容C，導致電纜阻抗的急劇變化。
其測試原理為：給定一個5V的電壓，將阻抗頻譜(振幅和相位)作為寬頻帶（0.1M-100MHz）的應用信號函數來計算和分析，基于高頻共振效應的寬帶頻域的分析方法，對電纜細微變化的電氣參數（主要是絕緣介電常數、形狀物理參數、電流方向、電流強度、電流濕度、絕緣缺陷等重要狀態指標）進行檢測，從而分析和計算出復雜的阻抗線性變化，定位出發生明顯異常變化的缺陷點。

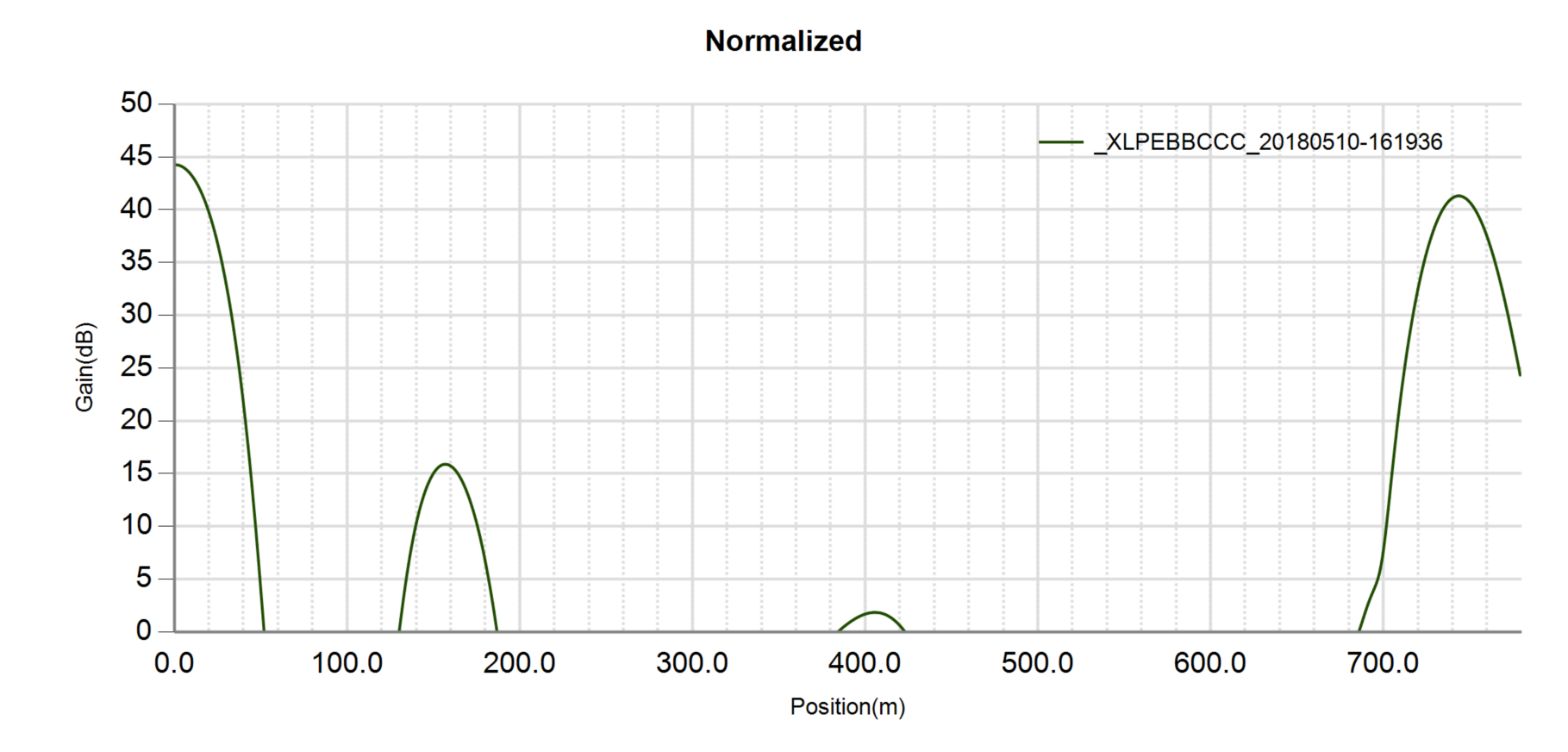

圖A：通過線性阻抗方法測得電纜全長，接頭，缺陷位置

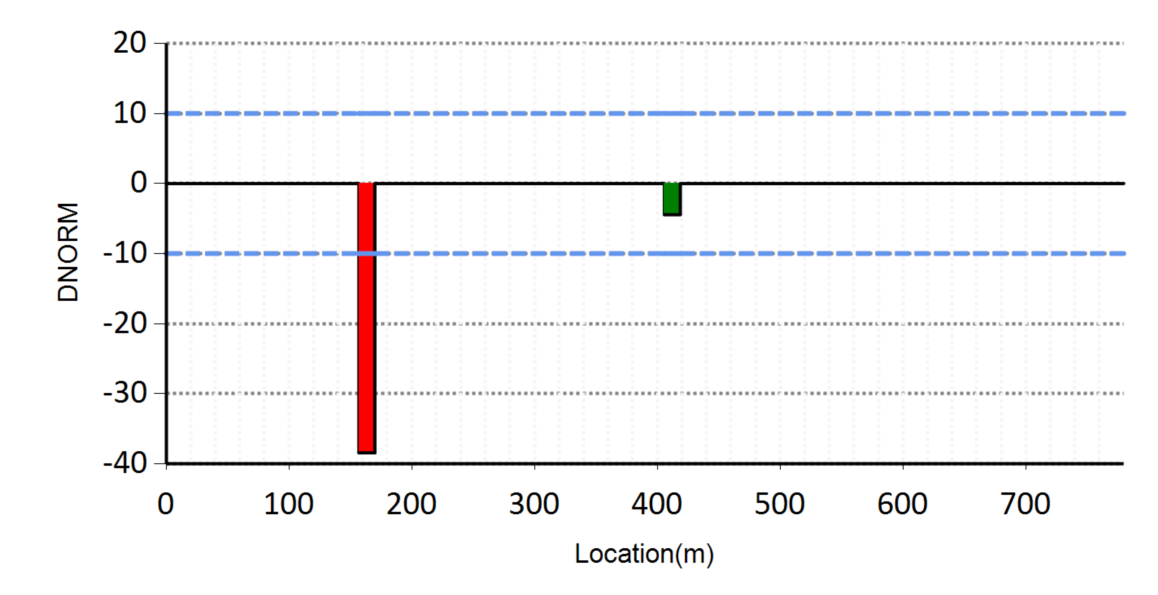

- 圖B：DNORM柱狀圖顯示出疑似缺陷位置，方向及嚴重程度

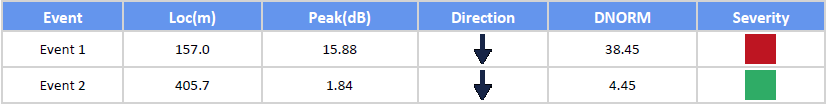

- 圖C：事件分析顯示米數，嚴重程度，百分比，缺陷方向
方向及嚴重程度解釋：DNORM的關鍵位置定位圖中，紅色柱狀圖代表超出正常阻抗20%及以上，并且柱狀圖向下的，被認為是警告標志，應進行處理，若是接頭位置，一般屬于正常的阻抗變化，柱狀圖一般是向上的；黃色柱狀圖代表超出正常阻抗的10%及以上，并且柱狀圖向下的，應該在一年內對此位置進行關注監測，對比其參數變化；綠色代表正常的阻抗波動，無需處理。
由于LIRA Acquire對測量電纜進水受潮、水樹，因此，建議和電纜超低頻介損VLF34-TD老化狀態評價測試系統聯合進行測試，針對介損評價結果需要立即采取檢修行動的，使用LIRA Acquire進行測試，定位出進水受潮或水樹老化的位置，徹底實現真正意義上的電纜狀態檢修。
三、技術參數
檢測原理：線性阻抗測量法
測試電纜長度：3m-300km
輸出測量電壓：AC 5V
頻率范圍：0.1-100MHz
適用電壓等級：6kV-500kV
檢測類型：水樹，進水，受潮，熱老化，外力破壞
故障定位精度:0.3%
IMP幅值圖：BS%可手動或自動調節/100dB
IMP相位圖：零相位補償功能
BTS 圖：終端頭盲區測試可調
DNORM：閾值5%可調
數據庫：軟件自帶數據庫管理功能，可以將測試數據分類管理
其他：自動生成報告，生成連續、相位、脈沖模式圖譜
診斷：具備供遠程診斷功能
接口：USB接口/網口
電源：外置可充電鋰電池，也可使用交流電源供電
仿真：具備電纜阻抗譜仿真功能
操作與存儲溫度-25℃~+50℃
濕度≤80%（RH）
海拔≥3000m
