背景

電纜故障引發的電力事故危害極大。電纜是埋設于地下的特殊輸電線路，敷設環境復雜，傳統手段不便于直接觀察、檢測并發現缺陷。因此在電纜交接或停電檢修時，通過快捷、無損的方式及時發現電纜敷設或運行產生的缺陷，變得尤為重要。

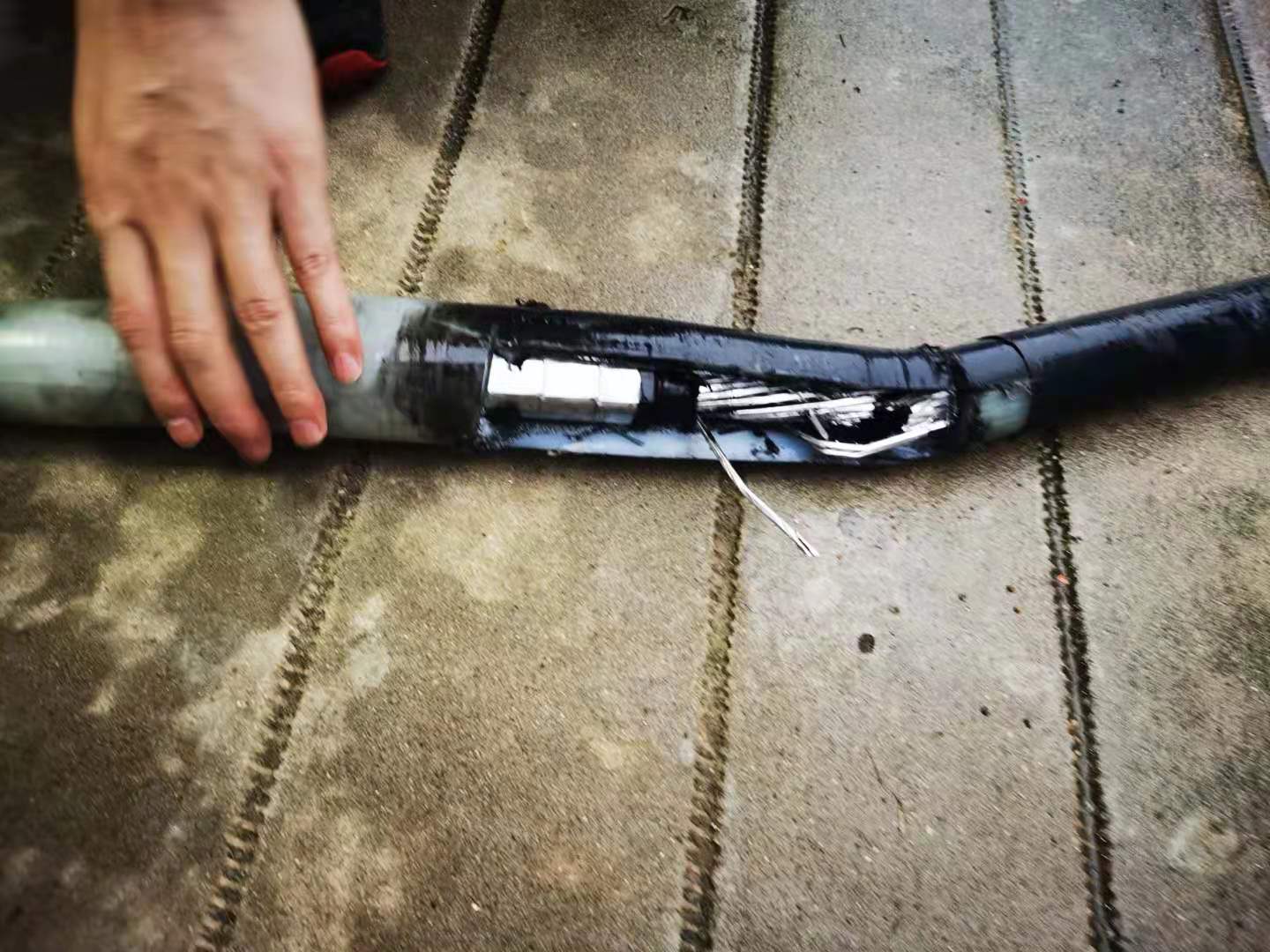

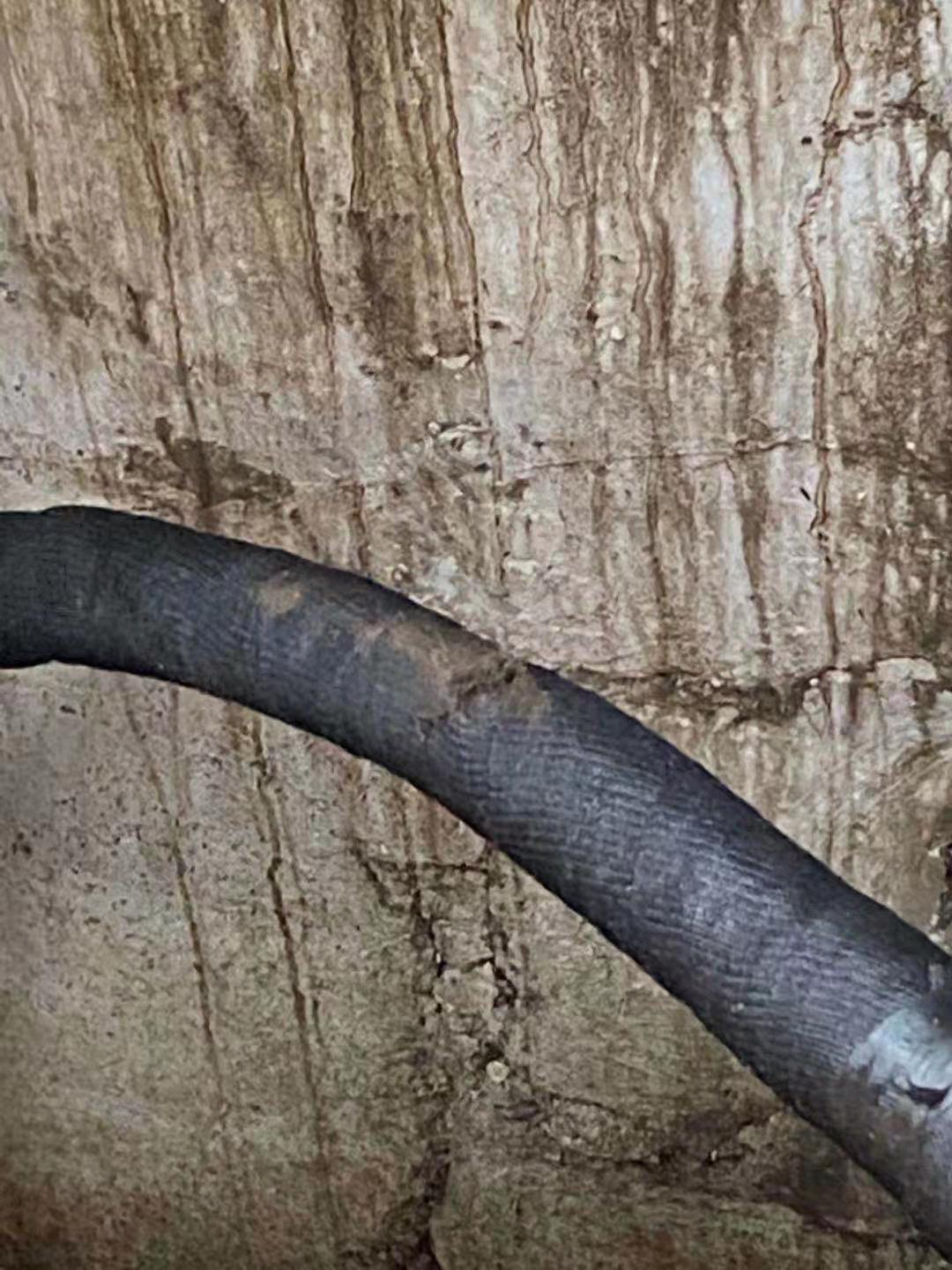

  進水導致電纜故障                                                                                                          電纜外破現象



國家智能電網持續在發展，從電纜全壽命管理角度出發，已經從傳統的耐壓試驗方法上升到狀態檢修，目前最為有效的電纜整體狀態評估方法為介損老化狀態評價，而評價僅僅只是做了電纜的“體檢”，檢測到但無法解決隱患。因此基于電纜線性阻抗測試的方法應運而生，在頻域下發現影響電纜整體的局部缺陷（局部放電、水樹缺陷、進水受潮、機械損傷等），目前此技術屬于專利期內的技術，需要大量測試現場數據支撐，以找到適合中國國情的測試方法。

LIRA 線性寬頻阻抗測試系統

LIRA ACQUIRE可以檢測測由于惡劣的環境條件(高溫、濕度、輻射)引起的海底電纜絕緣的整體老化，并檢測絕緣材料因機械沖擊或局部異常環境條件而發生的局部缺陷。其對絕緣材料的微小變化特別敏感，如進水受潮、水樹老化、機械受損等。設備的頻率范圍是0.1-100MHz，測試距離可達300km，定位精度優于0.3%。這使得運維管理部門能夠及早發現缺陷區域，檢測和定位單個和多個缺陷以及嚴重程度。

原理

給定一個5V的電壓，將阻抗頻譜(振幅和相位)作為寬頻帶（0.1M-100MHz）的應用信號函數來計算和分析，基于高頻共振效應的寬帶頻域的分析方法，對電纜細微變化非常敏感的電氣參數（主要是絕緣介電常數、形狀物理參數、電流方向、電流強度、電流濕度、絕緣缺陷等重要狀態指標）進行檢測，從而分析和計算出復雜的阻抗線性變化，定位出發生明顯異常變化的缺陷點。

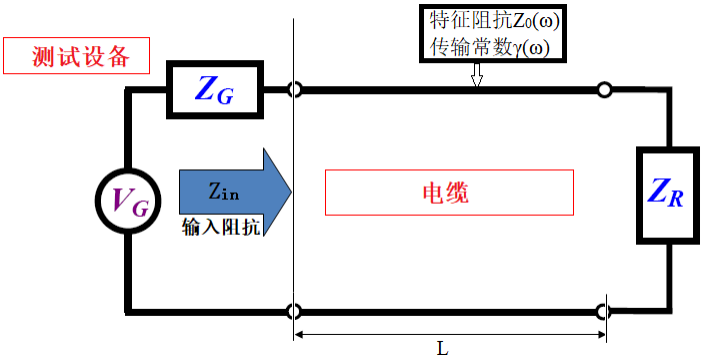

（原理）

探索領域

海底電纜

隨著海洋石油工業的發展，多樣化的海上石油平臺日益增加，而海底電纜作為海上各類平臺間的動力傳輸設施，其安全性和重要性越來越廣泛地受到關注。由于海纜線路的隱蔽性和重要性，海底電纜一旦發生故障，不但會嚴重影響海上石油平臺的正常生產，造成很大的原油產量損失，而且還會影響平臺人員的正常工作和生活。因此如何準確及時地檢測并修復海底電纜變得尤為重要。

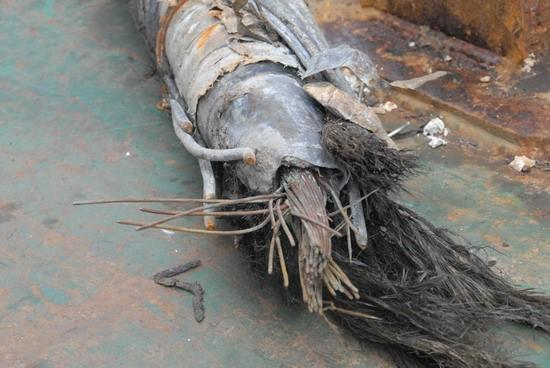

（損壞的海纜）

關于海纜的檢測，由于海纜敷設距離長，海平面天氣瞬息萬變，故障位置查找費用較高，所以我們建議在電纜投入運行前或出廠時對線纜進行寬頻阻抗譜數據采集，采集的目的就是為了留存原始數據，后面的每一次檢測都可以將此次采集的數據跟原始數據做比對，如若存在明顯阻抗變化的位置，那就可以判定該點為故障發生點；還可以通過多次測量達到預測這些特征/老化發展趨勢的目的。

配網電纜

隨著現代科學技術的發展，現代人類的生產生活和科學技術活動一刻也離不開機械、電氣設備。“電”已經成為人類密不可分的一部分了。我國的電力產業的發展也是相當迅猛的。電力電纜在電力系統中占據著重要地位。然而，電纜故障的出現直接導致了我國電力產業的發展。如何精確地檢測出電纜故障是當今所有電力產業的頭疼問題。



目前常用的電纜故障設備由于體積大、重量高，不便于現場搬運和作業，導致檢測工作的開展即費時間又費人力。而LIRA寬頻阻抗譜檢測系統體積小、重量輕、檢測時間短、接線簡單、定位精度高等優點迎來了客戶的一致好評。

工廠電纜

如今雖然在大城市當中可能很少能見到工廠，但是在偏遠的郊區，還是能夠見到一些工廠正在運作當中的，而這些工廠，也給我們生活上帶來了很多的便利產物。工廠一旦電纜故障導致停電損失巨大。在如今的社會之中，一旦停電，我們的生活也將受到很大的困擾，社會上很多的環節也將面臨崩潰的可能，如果長時間停電，那也將是一場巨大的損失，這其中，工廠也不例外。



（停電導致的工廠設備起火）

工廠內部配電電纜一般為短電纜，短電纜在敷設中可能存在過度彎曲，或彎曲半徑過小的情況，也可能導致電纜阻抗變化不均勻，導致故障發生。LIRA寬頻阻抗譜能夠檢測出各種引起阻抗變化的幅值和位置，所以在工廠定期檢修時對電纜進行檢測是非常有必要的。

風電場電纜

國內風電廠多數建設在山上，檢測條件較差，大型設備難以運輸，導致很多檢測手段存在局限性，然而電纜敷設多為直埋電纜，如遇泥石流或大雨極易導致電纜出現故障現象，電纜作為運輸電力重要電氣設備，如果發生故障極易導致其他電氣設備故障。



（故障導致風機失火）

LIRA寬頻阻抗譜測試系統，設備較小，便于攜帶，能準確檢測出電纜的接頭位置及細微阻抗變化點。風電廠電纜敷設一般都在山上，地形條件較差，不便于大型設備的搬運和檢測，LIRA攜帶方便，檢測條件限制較低的優點得到了客戶的一致好評。

 總結

截至目前，LIRA已經涉及眾多電纜領域，由于其接線簡單，檢測時間短，效果明顯等優點，得到了各行各業用戶的一致好評。
