背景

電纜常見的故障類型

埋地電纜因其成本低、安全性高的特點，從而得到了廣泛的應用。但是埋地電纜在長時間的運行中，會因?yàn)閭鬏旊娏鞔蠡蛑車h(huán)境潮濕等不確定因素影響，導致埋地電纜會出現各種類型的故障現象。



短路故障

通常埋地電纜出現短路故障時所表現的現象為了電纜電流瞬間變大，而且電纜抗阻值變得無限大。而造成電纜出現短路故障的主要原因就是電纜負載率過大，能使導體溫度迅速升高絕緣破壞，導致多條線路出現連線，出現火花。



低阻故障

當電纜與電纜間的絕緣有損壞現象或電纜對地的絕緣有損壞現象時電纜絕緣電阻必然會減小，在電纜絕緣電阻比十倍電纜特性阻抗還要小的情況下，我們稱這種故障為低阻故障。在測量低阻故障時，可用低壓脈沖反射法。



高阻故障

當電纜與電纜間或電纜對地的絕緣電阻比正常值低很多，但比一倍電纜特性阻抗大時，我們把這種電纜故障稱作高阻故障。對高阻故障的測量，不能使用低壓脈沖反射法。

前言

目前，配電電纜狀態評價工作能夠有效發現電纜局放缺陷并進行精確定位。然而，對電纜受潮進水老化缺陷，僅能通過檢測介損特征參量反應電纜整體的進水和老化情況，無法做到對受潮部位進行精準定位。對此，福建省某供電公司開展了配電電纜受潮老化缺陷現場檢測定位及驗證工作。

案例一

基本情況

檢測結果顯示，該電纜全長1683米，在距測試端514米、815米、1137米均存在阻抗異常波動，初步判斷存在絕緣缺陷，在815米處最為明顯，在高壓試驗電纜擊穿后，現場巡查解剖815米處中間接頭，發現解剖驗證結果與試驗檢測結果一致。

現場檢測數據

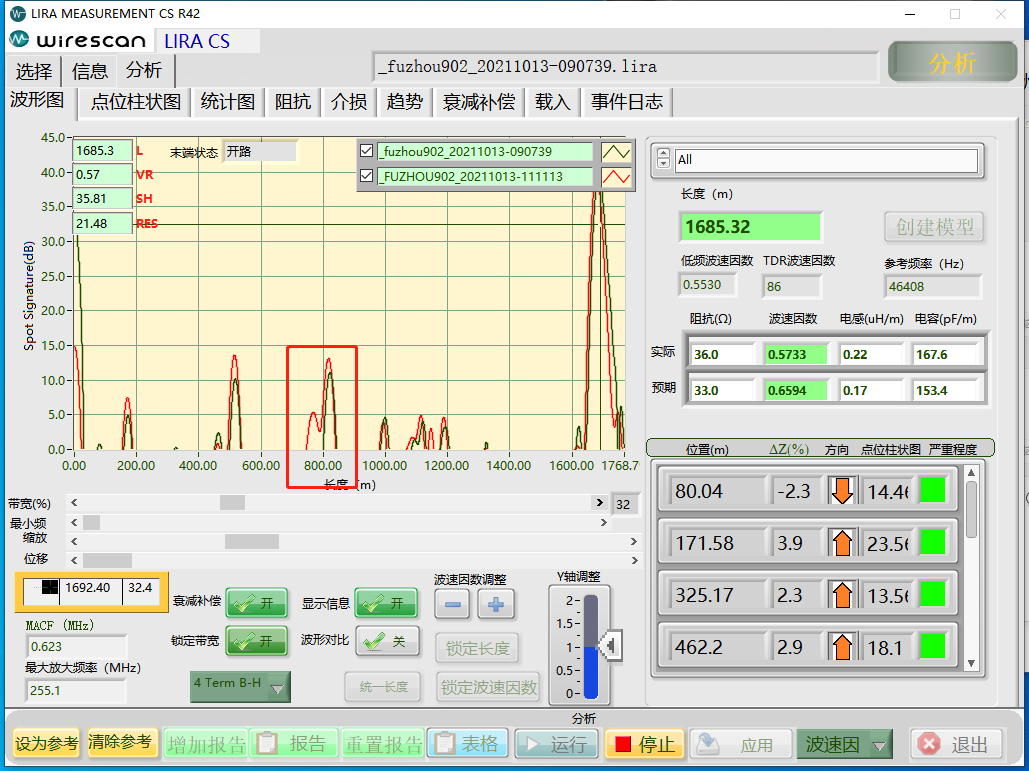

如圖所示，在兩次數據檢測對比情況下發現815米處中間接頭在擊穿后出現明顯阻抗異常情況。

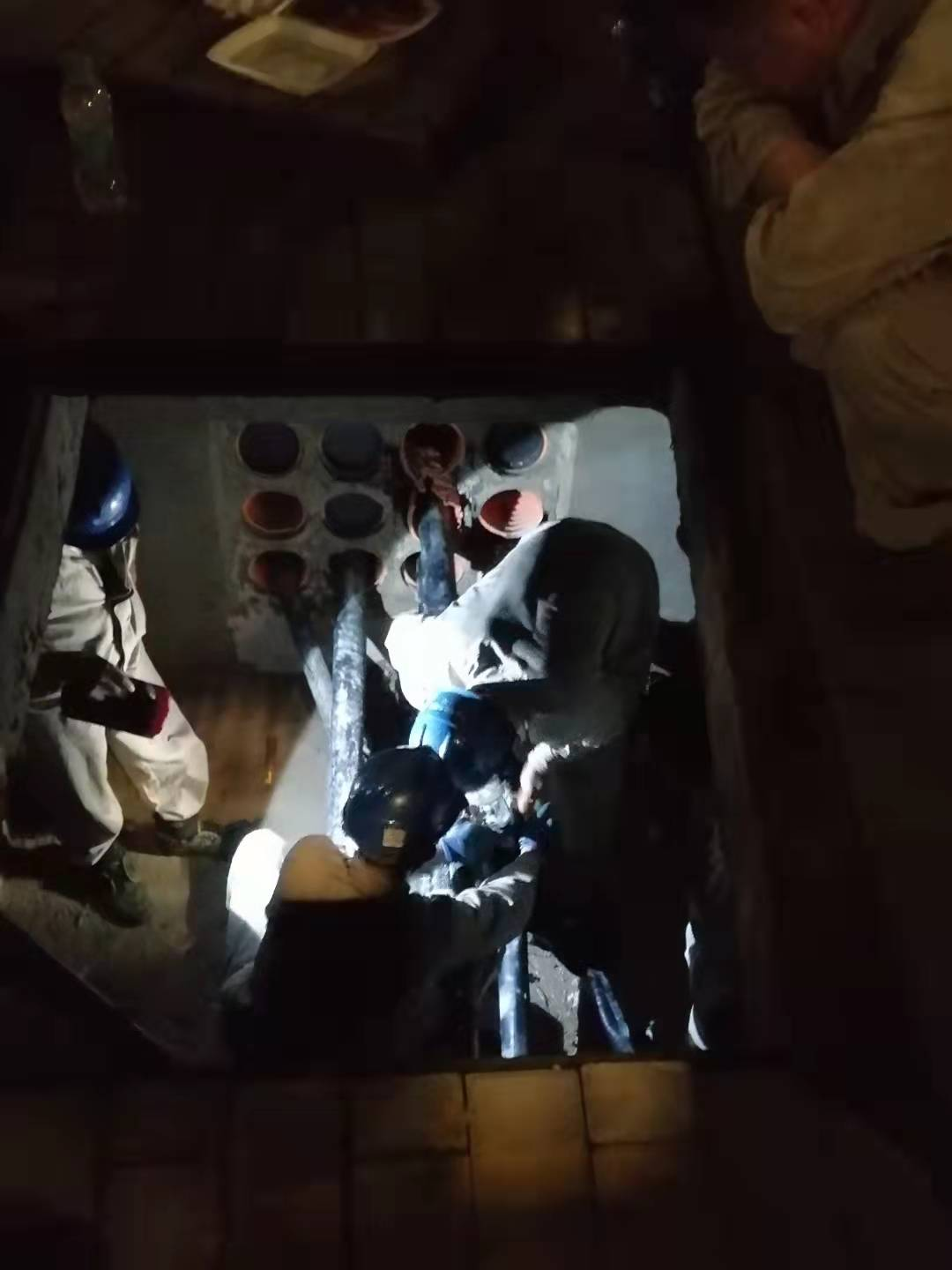

現場巡查驗證

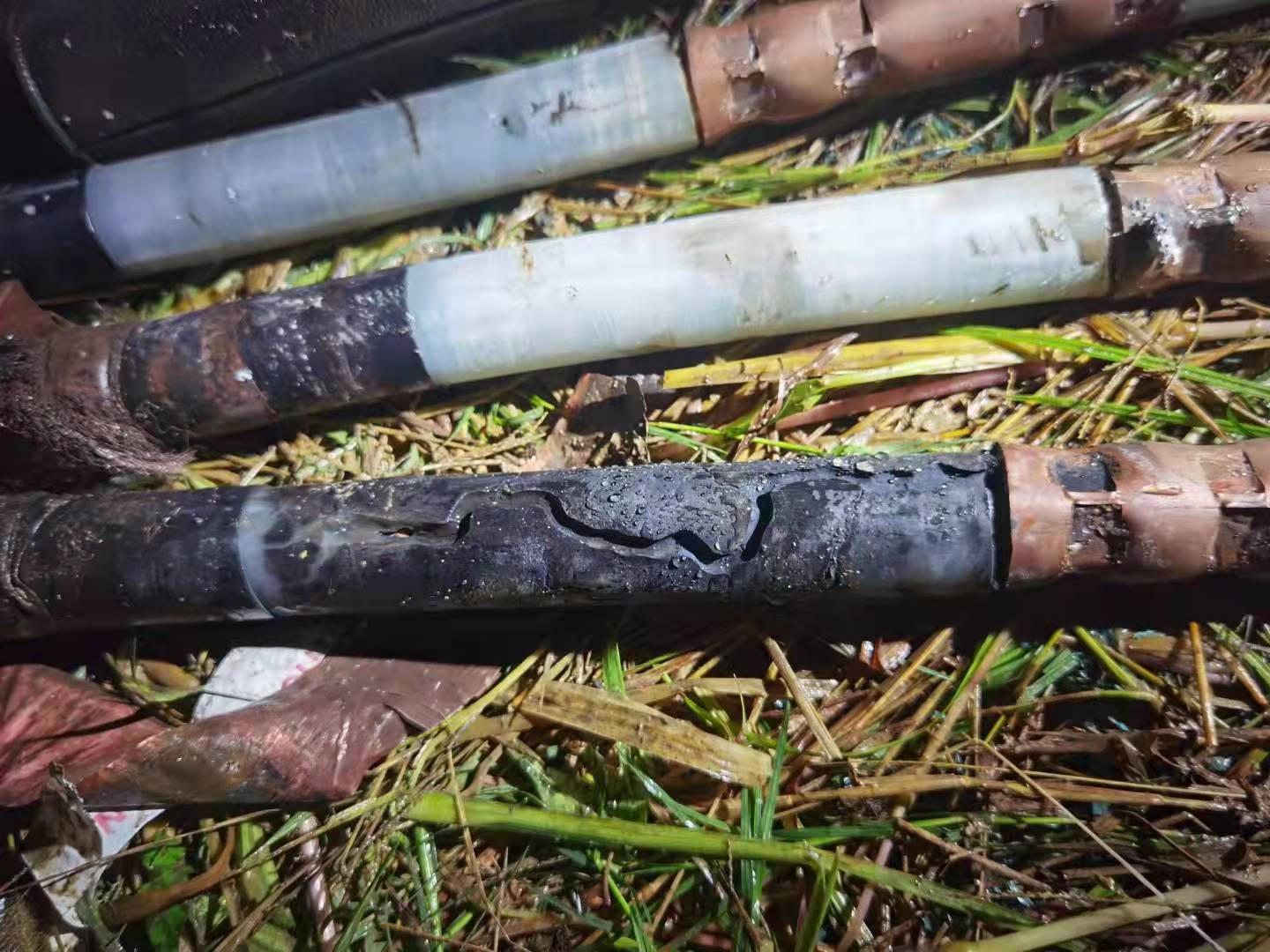

現場巡查解剖510米處中間接頭，發現解剖驗證結果與試驗檢測結果一致。



案例二

基本情況

檢測結果顯示，該電纜全長2936米，共有6個中間接頭，距離測試端 495米處接頭存在較為明顯的電纜進水現象，通過對入射角相位關系與阻抗波形可知1397米、2375米處存在絕緣缺陷。

現場檢測數據

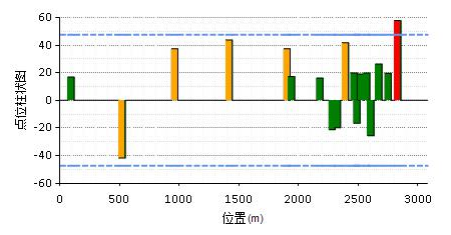

根據反射系數譜檢測原理，當電纜存在受潮、過熱老化、擠壓、彎曲過度、工藝等情況導致電纜結構不連續時，電纜單位長度的阻抗值會發生改變，通過對 Lira 檢測結果分析與處理，本次現場檢測結果如下圖所示。在495米處點位柱狀圖：



B相



C相

現場巡查驗證

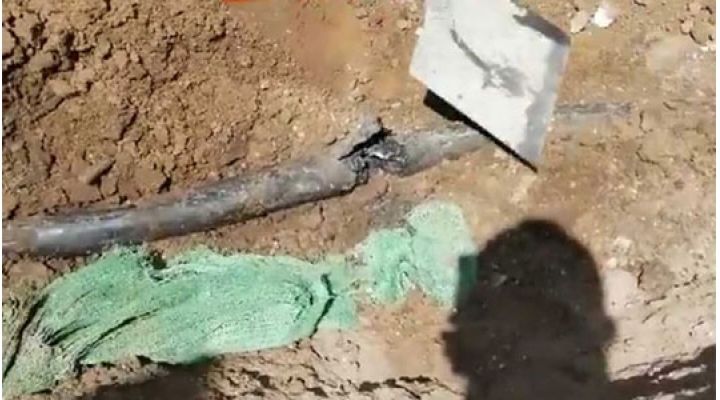

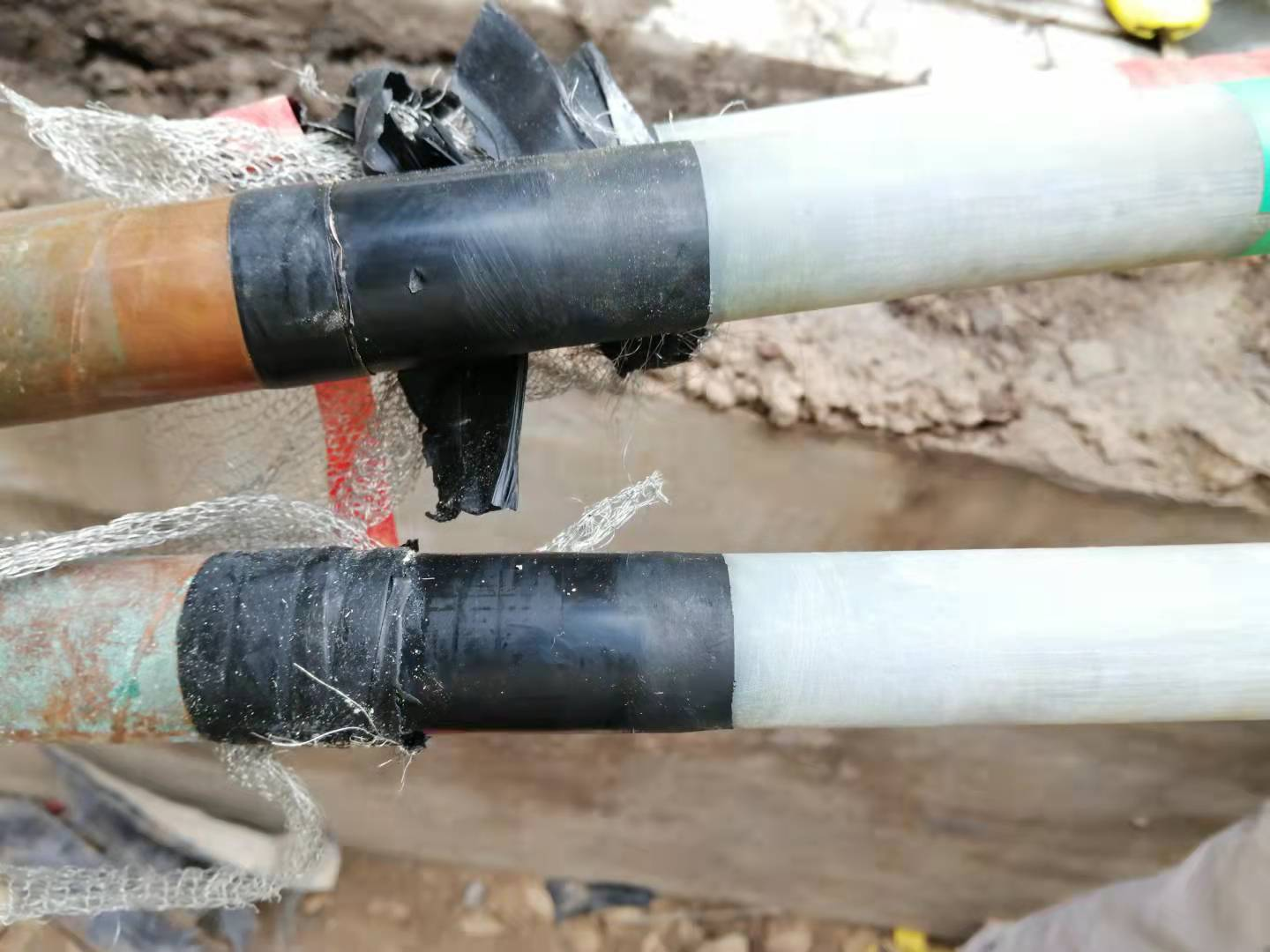

現場巡查解剖497米處中間接頭，發現解剖驗證結果與試驗檢測結果一致，此處中間接頭外護套存在明顯進水現象。



案例三

基本情況

檢測結果顯示，該電纜存在2處中間接頭缺陷，距離測試端 510米與683米處存在較為明顯的阻抗異常波動?，F(xiàn)場巡查解剖510米處中間接頭，發現解剖驗證結果與試驗檢測結果一致。

現場檢測數據

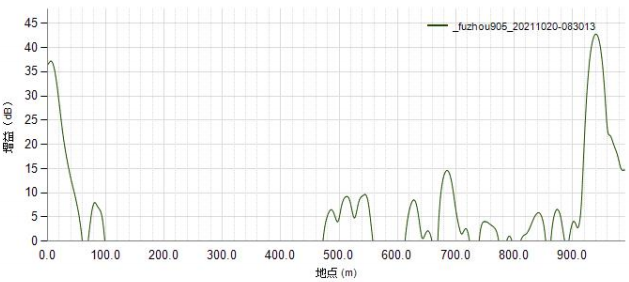

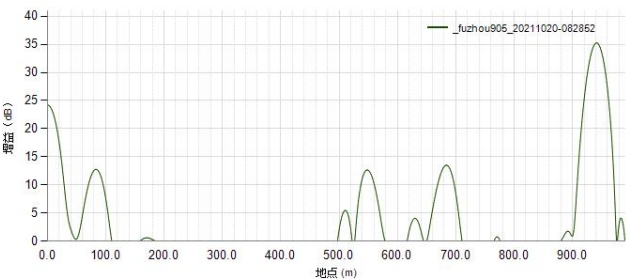

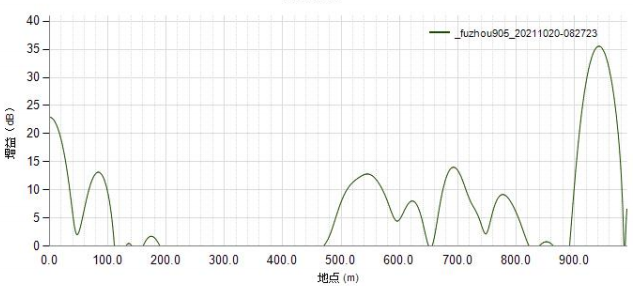

根據反射系數譜檢測原理，當電纜存在受潮、過熱老化、擠壓、彎曲過度、工藝等情況導致電纜結構不連續時，電纜單位長度的阻抗值會發生改變，在 Lira 檢測結果的阻抗圖譜上反應為相應位置處異常波動，本次現場檢測結果如下圖所示。

A相：



B相：



C相：



現場巡查驗證

現場巡查解剖510米處中間接頭，發現解剖驗證結果與試驗檢測結果一致。

結論

根據 Lira 設備的檢測結果和現場巡查驗證情況，該檢測手段能夠有效的定位配電電纜的中間接頭、受潮及缺陷位置。
